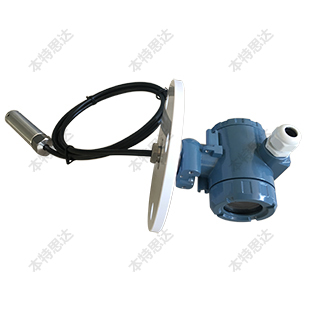

BTY-TP 靜壓（投入式）液位計利用設置在傳感器內的擴散硅或單晶硅感壓元件，將接受的壓力信號轉換成電信號，再經過變送器中的電壓電流轉換器，變成4 ～ 20m A D C 的標準信號輸出。擴散硅系列變送器接液膜片為316 L，適用于普通或弱腐蝕性介質。單晶硅系列變送器接液膜片為陶瓷，適用于腐蝕性、磨擦較大或有沖擊的介質。

技術指標：

BTY-TP 靜壓（投入式）液位計

1、量 程：0 ～ 200m( 中間測量范圍連續)

2、精 度：±0.25％ F·S ±0.5％ F·S

3、輸 出：4 ～ 20mADC( 二線制) HART 協議

4、電 源：DC24V±10％或AC220V/50Hz±10％

5、介質溫度：-20℃～ 70℃

6、環境溫度：-40℃～ 50℃

7、防護等級：IP65

8、過程連接：池口支架式、法蘭式或按用戶要求制作

9、電氣連接：外徑φ6 ～ φ7mm 導線截面大于0.5mm2 的兩芯屏蔽電纜，出線口為M20×1.5 內螺紋

10、防爆等級：本安型ia Ⅱ CT5 d Ⅱ BT5

11、外殼材質：壓鑄鋁防腐噴涂

12、過載能力：量程的1.5 倍

13、環路阻抗：R=(Vs-12)/0.02，Vs 為供電電源電壓

BTY-TP 靜壓（投入式）液位計

1、量 程：0 ～ 200m( 中間測量范圍連續)

2、精 度：0.1％ F·S

3、輸 出：4 ～ 20mADC( 二線制)

4、電 源：DC24V±10％或AC220V/50Hz±10％

5、介質溫度：-40℃～ 90℃

6、環境溫度：-20℃～ 70℃

7、防護等級：IP65

8、過程連接：池口支架式、法蘭式或按用戶要求制作

9、電氣連接：外徑φ6 ～ φ7mm 導線截面大于0.5mm2 的兩芯屏蔽電纜，出線口為M20×1．5 內螺紋

10、防爆等級：本安型ia Ⅱ CT5 d Ⅱ BT5

11、外殼材質：壓鑄鋁防腐噴涂

12、過載能力：量程的100 倍

13、環路阻抗：R=(Vs-12)/0.02，Vs 為供電電源電壓
